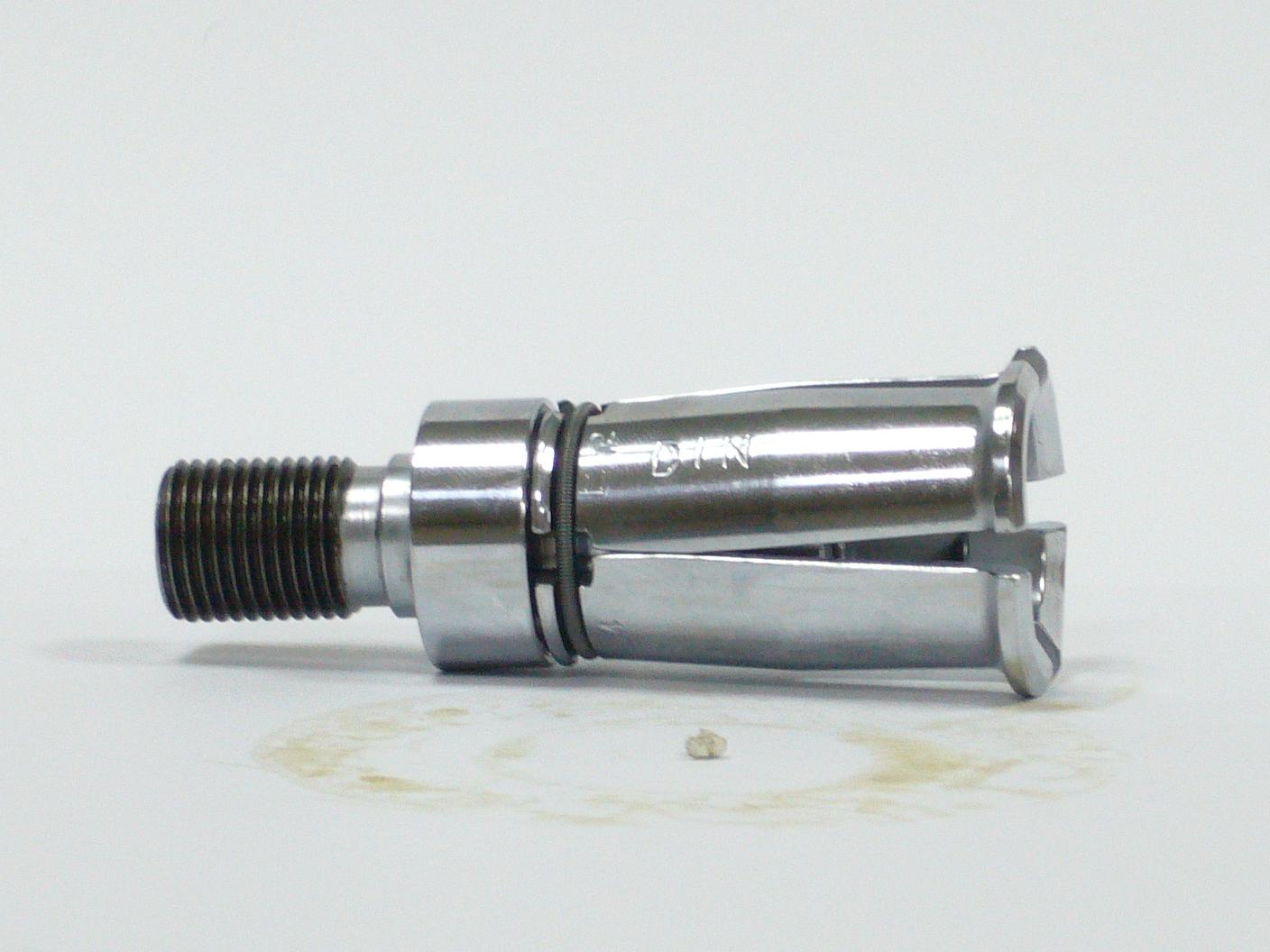

拉刀爪（BT / CAT / DIN）

產品說明

BT 標準德式拉刀爪
減少您的庫存量, 縮短您的備料期
降低您的成本, 讓刀爪變成您的採購件
min
min
−0.1
YPE a b c d e f gmin h i
BT30 19 17.8 19.5 10 24 M10 50 47 20
BT40 28 26.4 28.5 16 35 M16x1.5 82 70 26

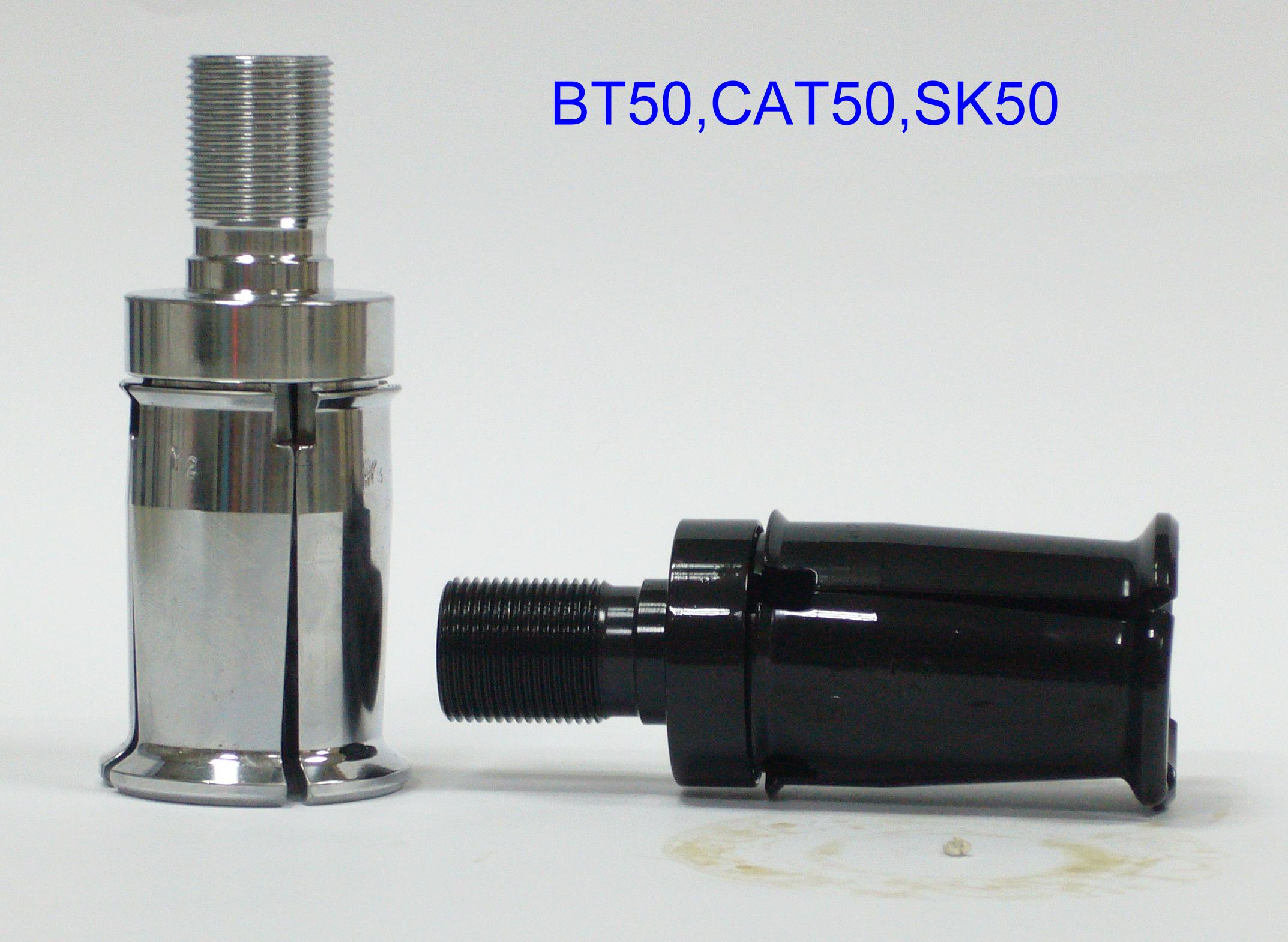

BT50 43 40.4 43.5 22 54 M22x1.5 98 90 35
TYPE a k l m n O P hL hA Fs max kN
BT30 45° 37 7.5 3.5 4 3 20.5 3.5 0.4 10
BT40 45° 52 10 4.5 7 4 30 5 0.5 18
BT50 45° 69 16 5 9.5 5 37 8 0.5 35
久洋機械股份有限公司
廠址：台中縣鄉栗林村民生街 197 號 Web: www. jeouyang.com.tw

主要規格
